耳机麦克风市场突变，主动降噪专用麦克风成最新需求( 三 )


2、这个麦克风与普通的麦克风的区别
信噪比其实是个相对概念 ， 用下面的神仙姐姐看 ， 图片上有我们想看的神仙姐姐 ， 也有让我们无法完全看清的噪点 ， SNR高的让我们视觉得到的信号更清晰 ， SNR低的让我们能看清是神仙姐姐 ， 但是那些讨厌的噪点总会让人看得不是很清楚 ， 像在信号上蒙了一层面纱
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图
深究其根本 ， 其实是本底噪音 ， 本底噪音越好 ， 对麦克风的输入信号处理起来空间更大 ， 因为麦克风的输出本身也包含自己的噪音 ， DSP在对麦克风输入信号进行放大的同时 ， 噪音也是对应的放大了 ， 就像上面的神仙姐姐 ， 本来蒙着面纱的放大之后 ， 这层面纱显得更加明显了 。 所以高端头戴降噪产品在设计的时候都会选用SNR超过70甚至更高的ECM或者硅麦产品 。
相对于本底噪音 ， 和SNR还有一个相关的就是灵敏度 ， 高端产品在开发设计的时候 ， 最理想的状态就是麦克风的输入信号不进行任何增益调整直接使用 ， 因为DSP接收的声音信号 ， 除了麦克风本身的噪音 ， 还有电路中的噪音 。 所以使用灵敏度高的麦克风一定程度上是优于灵敏度低的产品的 。

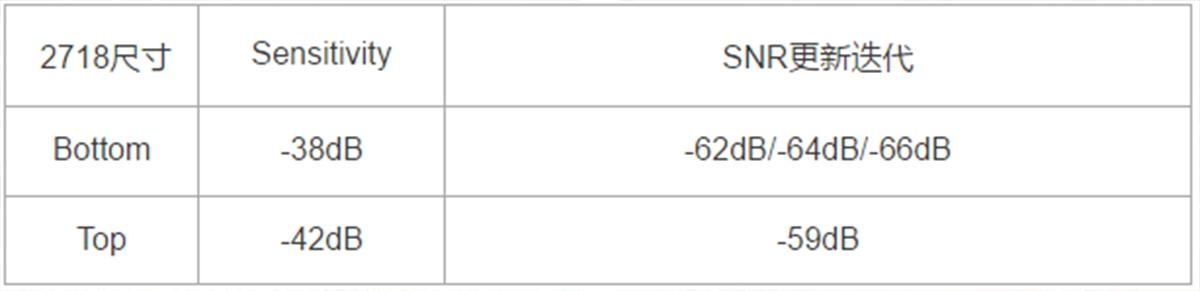

所以我们看到中高端的TWS降噪耳机 ， 基本都是用的底部进音的硅麦克风 ， 因为相比于顶部进音的产品 ， 灵敏度和SNR都是相对的要高不少的 。 而且由于硅麦产品的声学特性 ， 常规底部进音的封装方式 ， 随着MEMS设计及工艺的进步 ， SNR是可以逐步提升的 ， 但是没有采用特殊封装工艺的顶部进音的产品 ， SNR只能原地踏步 。 所以从长远的角度看 ， 建议客户优先采用底部进音的方式进行设计 ， 从而产品可以跟着麦克风技术的进步保持产品的升级 。
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图
AOP声学过载点
超过90dB的声音一定程度上会开始影响听力 ， 人耳能承受的瞬态的声压在120dB, 我们在日常生活中很少能碰到超过120dB的声音 ， 所以目前常规麦克风该参数超过120dB理论上就可以满足正常使用了 。

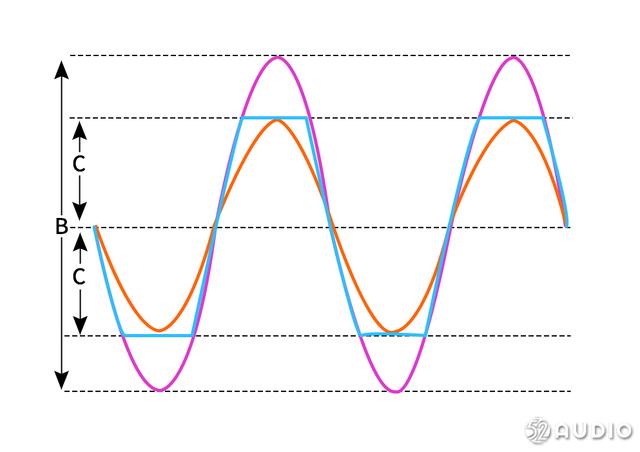

就如下图中橘色曲线所示 ， 不超过对应虚线内（假设该值为120dB）的声音 ， 都能通过麦克风正常还原信号 ， 但是在ANC降噪耳机系统的整个应用过程中 ， 难免会存在某些瞬态声压超过120dB（如该声音实际对应紫色部分） ， 此时如果麦克风的AOP只有120dB ， 那麦克风实际拾取的信号就如蓝色曲线所示 ， 已经削顶失真了 ， 此时降噪系统基于失真声源信号所发出的反向声波 ， 必然不能真实地消除噪音 。
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图
同时ANC降噪产品很多使用场景都是相对动态的 ， 会有瞬态或者连续的高气压的情况产生 ， 如户外风比较大或者地铁关门瞬间等 ， 此类情况可能会让麦克风的振膜振幅过大 ， 从而超过麦克风振膜线性变化范围 ， 此时麦克风的输出信号就会失真 ， 从而导致降噪系统不能正常工作 。
所以从应用的角度 ， 会期望麦克风的AOP能达到130dB 。 目前常规2718硅麦产品顶部进音的AOP普遍能达到130 ， 但是底部进音的产品基本都在125左右 。 所以在产品选型的时候 ， 考虑到灵敏度及SNR的重要性 ， 常规设计都是尽量选用底部进音 ， 毕竟降噪都调不好 ， AOP再高意义也不是特别大 。 而且麦克风技术一直都在进步 ， 相信未来这些性能都能提升上来 。
三、新港电子产品介绍
1、新港电子主动降噪特定的麦克风优点介绍
新港电子在ANC麦克风领域深耕十多年 ， 积累了丰富的应用经验 ， 拥有B&K及AP等专业声学测试设备 ， 配合专业消音室 ， 从而确保可以真实地测试到20Hz的频响、SNR及相位等ANC降噪产品关注的部分 。
